Производственный комплекс «Пригородное»

Производственный комплекс (ПК) «Пригородное» включает в себя газовую составляющую – завод по производству сжиженного природного газа (СПГ) и резервуары для его хранения, причал отгрузки СПГ, и нефтяную составляющую – терминал отгрузки нефти, резервуары для хранения нефти и выносное причальное устройство, а также порт Пригородное.

Комплекс расположен на юге острова Сахалин, на побережье залива Анива, в 15 км к востоку от г. Корсакова. Залив Анива зимой не замерзает и является идеальным местом для отгрузок нефти и СПГ в рамках проекта. Порт Пригородное является первым в России морским портом, построенным специально для обслуживания судов, перевозящих СПГ, и нефтеналивных танкеров.

Общая площадь ПК «Пригородное» составляет 236 га.

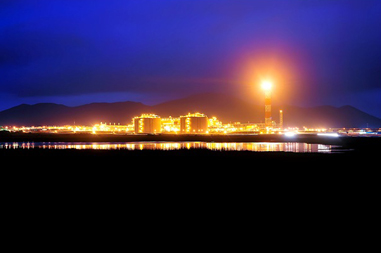

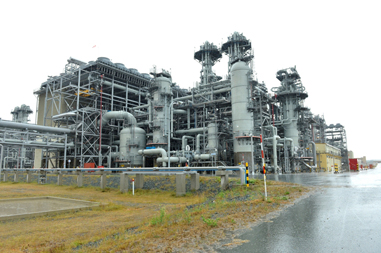

Завод по производству СПГ включает в себя две технологические линии и объекты общего назначения. На технологических линиях осуществляется подготовка и сжижение газа. Для производства СПГ используется технология сжижения газа с использованием двойного смешанного хладагента, предполагающая использование двух потоков циркулирующего охладителя.

Эта технология была разработана специально для завода по производству СПГ проекта «Сахалин-2», чтобы обеспечить максимальную эффективность производства в условиях холодных сахалинских зим. Проектная производительность завода – 9,6 млн т СПГ в год.

После сжижения СПГ поступает для хранения в два специальных резервуара – термоса объемом 100 тыс. м³ каждый. СПГ сохраняется в резервуарах до подхода танкера-газовоза.

Отгрузка СПГ осуществляется через специальный причал, который может принимать танкеры-газовозы вместимостью от 18 до 177,4 тыс. м³. Длина причала – 805 м. Причал оборудован четырьмя рукавами, в том числе для отвода отпарного газа.

Терминал отгрузки нефти (ТОН) расположен (наряду с отгрузочным трубопроводом и выносным причальным устройством (ВПУ) для отгрузки нефти на танкеры) к востоку от завода по производству СПГ и имеет общие с ним системы управления, находящиеся в центре управления, и вспомогательные системы, расположенные на территории завода.

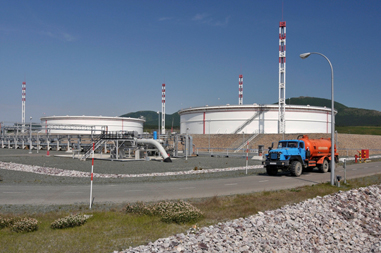

Нефть поступает на ТОН с Пильтун-Астохского и Лунского месторождений по транссахалинской трубопроводной системе. Здесь она смешивается с конденсатом из установки газо-фракционирования. После смешивания нефть транспортируется в два резервуара для хранения – вертикальные цилиндрические стальные резервуары с «плавающей» крышей высотой 18 м, диаметром 93 м и объемом около 100 тыс. м³ каждый.

Из резервуаров для хранения нефть через подводный трубопровод поступает на выносное причальное устройство, которое выполняет функцию одноточечного причального устройства и расположено на расстоянии 4,9 км от берега. ВПУ является конечным пунктом нефтепроводной системы, предназначенной для безопасной, круглогодичной и круглосуточной загрузки танкеров сырой нефтью с ТОН. ВПУ может принимать нефтеналивные танкеры вместимостью от 40 до 150 тыс. м³.
